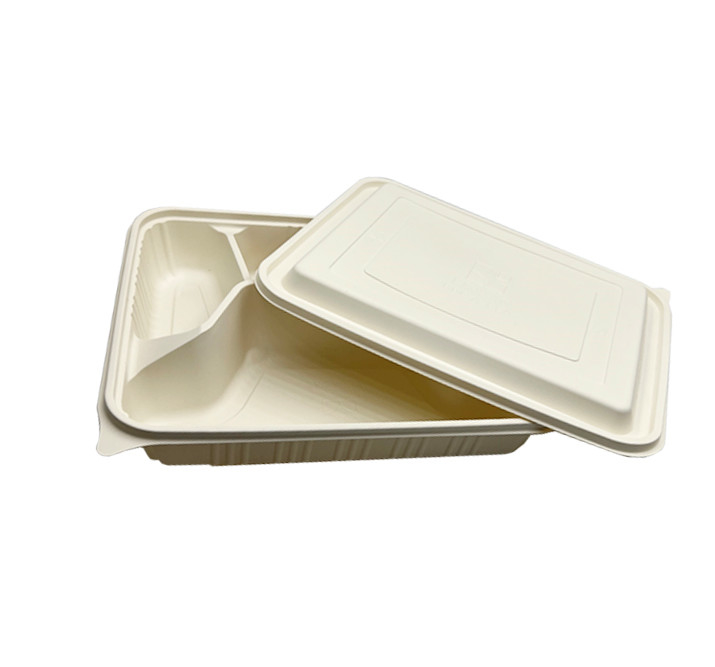

Tepsiler İçin Termoform İçin% 100 Biyobozunur Plastik PLA Levha

Polylactide (PLA), mısır nişastası, tapioka veya şeker kamışı gibi yenilenebilir kaynaklardan elde edilen biyolojik olarak parçalanabilir bir termoplastiktir.Nişastanın (dekstrozun) fermantasyonu optik olarak aktif iki enantiomer elde ederPolimerizasyon, süt asidi monomerlerinin doğrudan yoğunlaşması veya siklik diesterlerin (laktidlerin) halka açma polimerizasyonu ile gerçekleştirilir.Sonuçta elde edilen reçinler, enjeksiyon ve üfleme kalıplaması da dahil olmak üzere standart şekillendirme yöntemleriyle kolayca filmlere ve levhalara dönüştürülebilir..

PLA'nın erime noktası, mekanik dayanıklılık ve kristallik gibi özellikleri, polimerdeki D ((+) ve L ((-) stereoizomerlerin oranlarına ve moleküler ağırlığa bağlıdır.Diğer plastiklere gelince, PLA filmlerinin özellikleri bile bileşime ve üretim sürecine bağlı olacaktır.

Tipik ticari sınıflar amorf veya yarı kristalin olup çok iyi berraklığa ve parlaklığa ve az veya hiç kokuya sahiptir.ve çok düşük oksijen ve CO₂PLA filmleri ayrıca hidrokarbonlara, bitkisel yağlara ve benzeri şeylere karşı iyi kimyasal dayanıklılığa sahiptir.

PLA'nın mekanik özellikleri PET'e çok benzer. Bununla birlikte, tipik PLA sınıfları daha düşük maksimum sürekli hizmet sıcaklığına sahiptir ve daha kırılgandır.Genellikle esnekliğini (çok fazla) artıran plastikizatörler eklenirBazı yeni sınıflar ayrıca çok daha iyi ısı istikrarına sahiptir ve 120 ° C'ye kadar sıcaklığa dayanabilir (HDT, 0.45MPa). The heat performance of general purpose PLA is typically between LDPE and HDPE and its impact strength is comparable to HIPS and PP whereas impact modified grades have much higher impact strength comparable to ABS.

Çoğu ticari PLA filmi %100 biyolojik olarak parçalanabilir ve kompostlanabilir. Bununla birlikte, biyolojik parçalanma süresi bileşime, kristallik ve çevresel koşullara bağlı olarak büyük ölçüde değişebilir.



Teknik veri sayfası



Propety	Tipik Değer	Test Yöntemi
Erimenoktası	145-155°C	ISO 1218
GTT( cam geçiş sıcaklığı)	35-45°C	ISO 1218
ÇarpıtmaSıcaklık	30-45°C	ISO 75
MFR(erime akış hızı)	140°C 10-30 g/10 dakikada	ISO 1133
KristalleşmeSıcaklık	80-120°C	ISO 11357-3
ÇekiciGüç	20-35Mpa	ISO 527-2
ŞokGüç	5-15km-2	ISO 180
Ağırlık ortalamasıMoleküler ağırlık	100000-150000	GPC
yoğunluk	1.25g/cm3	ISO 1183
ÇürümeSıcaklık	240°C	TGA
Çözünürlük	Suda çözünmez, sıcak alçakta çözünür
Nemİçeriği	≤ 0,5%	ISO 585
DegradasyonMülkiyet	95DBozulma oranı % 70.2'dir.	GB/T 19277-2003
